バイク用車載カメラを考える その8:カメラステー編5
まずは、前回作ったスライドレール&RCダンパーのステーの反省から。

1.剛性が足りない
 スライドレールをとめているL字ブラケットの剛性が低く、
 この付け根で振動してる様子。ここを補強する必要有。

2.ガタが大きい。
 スライドレールのガタもブレを増大させてる感じ。
 カメラ上部を押さえてないため、ネジ面だけではぐらつくのも。

2.RCダンパーが硬い。
 多少のガタがあっても、先にダンパーが機能すれば振動は抑えられると思うのだが、そのダンパーがどうも硬すぎたっぽい。
見てても全くストロークしてる感じがしないし。

そんなわけで、以上の点を改善してみた。
・・・のだが、あまり写真をとっていなかったことに気づく。
これをUPした時点で、ステーの一部はハンドルマウントに改装されているため、あり合わせの写真で何とか説明を。

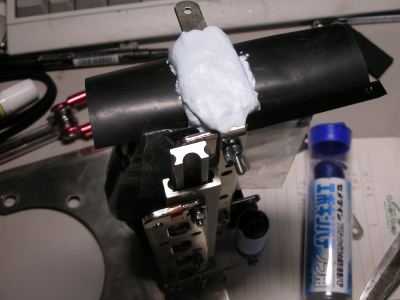

カメラ上部の固定用に型取り。
カメラの上部を押さえるブラケットを追加。
カメラの形に合わせてがっちり固定しようと思ったのと、クイックシューとの併用のために、可動式。
パテをカメラの上部に押し当てて形状転写のつもりが、ゴム板のせいでぴったりとまではいかず。それでもかなり剛性は上がった。

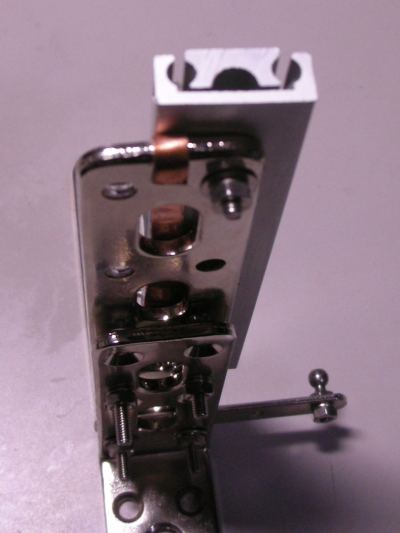

ステーの補強
L字ブラケットの反対側にもL字ブラケットを追加。
ダンパーとクイックシューが干渉していることも発覚したため、ダンパーを前に移設。

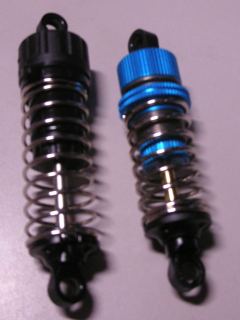

やわらかいダンパーへ変更
元のダンパーから、純部相当の安物ダンパーに変更。いや、安かったので。
プラ製なので油漏れが多いそうで、実際そんな感じ。
ストロークUP&バネ弱めに。減衰抵抗も弱めに。

スライドレールに予圧を与える
スライドレールのガタ対策として、スライドレールをわざとゆがませて、
予圧をかけてみることに。ブラケットと接してる側に適当な板を挟んで締め付ける。
締めすぎると摺動抵抗が大きくなりすぎるので程々に。
ガタの減りと摺動抵抗とのバランスということで、試しながら調整。


んで、試走結果ですが。
家の近所しか走ってないんで映像はパスで。

道路のつぎはぎぐらいのギャップとか、
加減速によるブレはだいぶ軽減されてる。
ただ、減速帯にのりあげるような、ガツンとくる衝撃には対応しきれず。
まだダンパーが硬いって事か。

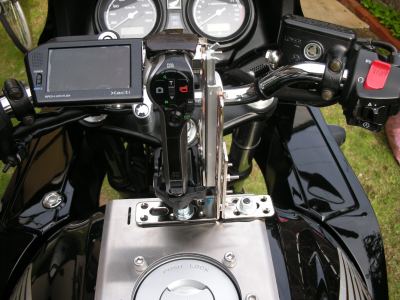

あと、いまさらながら気がついたのだが、
アイドリング中にタンクと、ハンドルクランプ周りを触ってみると、
明らかにタンクの方が振幅が大きい。
タンクはゴムブッシュを介して、フレームにフローティングマウントされてるからそのせいで振動が増幅されてしまうんだろうか。
コレは一度、ハンドルクランプを作って比較してみる必要があるかも。

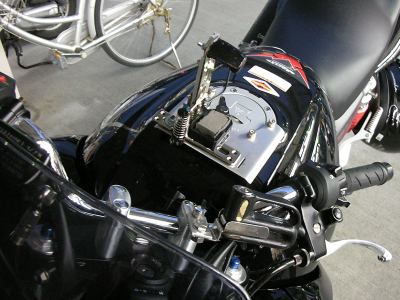

しっかし、邪魔だ・・・
・・・・というかぶっちゃけ、タンクマウントだと邪魔だし目立つので。
つけっぱなしにはできないよなーコレは。
