バイク用車載カメラを考える その10:カメラステー編7
ミラーステー+クイックシューなハンドルクランプ

前回のハンドルクランプ固定のカメラステーは片持ち支持なので振動増幅の心配があるし、ステーが割りと邪魔。
ステーができるだけ残らないでカメラが固定できないかなーと考えていたらこうなった。
今回の構成

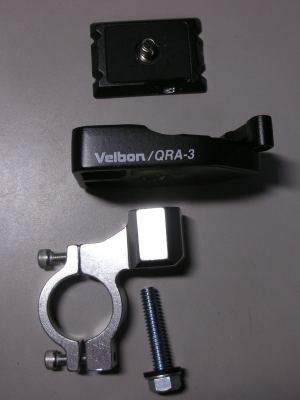

買ってきたのは、POSHのユニバーサルミラーホルダー(8mmネジ用)。
ホルダーのミラー取り付けネジ部分に、
1/4インチのネジを裏側から突っ込んでクイックシュー本体をネジ止め。
なんというシンプルさ。

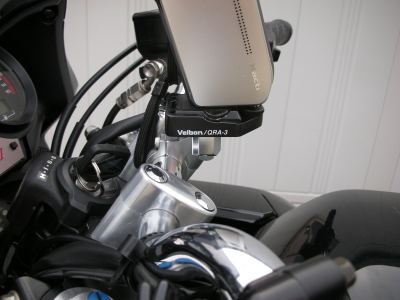

固定部分拡大
ミラーホルダーのクランプ部分がステムシャフトのナットにぶつかるので、
センターに設置できてないが、このぐらいなら良しとしよう。

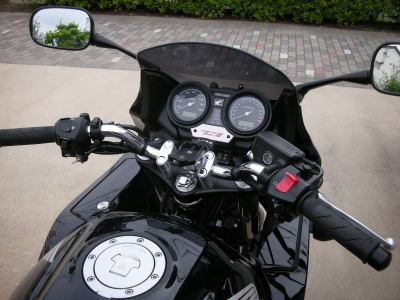

前回のステーよりもカメラが若干後ろになったが、高さはそんなに変わってない感じ。

買い物ついでに走行テスト。
お、前回のステーででてたノイズがなくなってる。
電磁パルスというより共振だったのかアレは。
それとも数cmバックした効果なのか。

なんにせよ消えてくれたのは幸い。
タンクステーと比べるとエキゾーストノートが弱まってエンジンの機械音が強くなってるのは仕方ない。


カメラを外した状態。残るのはクランプとクイックシュー台座のみ
カメラを外した状態。残るのがクイックシュー台座だけなのですっきり。
やはり車体側に残るのはこの程度にしておきたい。

振動も少ないし、固定方法はこれでいいと思うのだが、
やはりプラスチックのネジ(カメラ側)だけで固定されてるのは心配なので、
クイックシュー台座を改造して、カメラ上部を固定するステーを用意したい所。

ステーは市販品じゃどうもうまくないので、設計してツレに切って曲げてもらう予定。

しっかし色々金使って結果はコレか。まぁ充分楽しんだけどさ。
残ったブラケットの山やネジの山の出番は何時の日か・・・
