バイク用車載カメラを考える その13:カメラステー編9
ホムセンでパッチン錠を仕入れたので、パッチン錠固定型に改装することに。

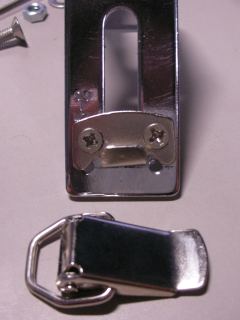

パッチン錠
意外に高い。200円ぐらいかと思ってた。
クランプ用ステー。新規
クランプ用の上部ステーは新規製作。カメラの形状に合わせて曲げてみた。
固定はやはりエポキシパテで形状を作るのだけど。

穴あけ失敗
パッチン錠用の穴あけ。
・・・が、穴ピッチ間違えた!

穴あけ再挑戦
そのまま放棄も勿体無いので、スライド長さが減るの覚悟で上に穴あけ。
斜めったがなんとかついた。フック側を長穴に削ってしまおう。
レバー側のネジは現合で適当に穴あけ。ちょっと弱い気もするがテンションはかかるのでよしとする。
下の穴部分があるとパッチン錠がかからないので、切断。

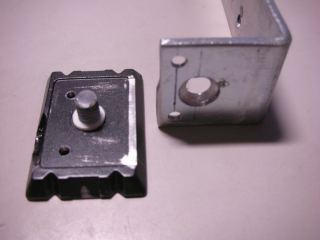

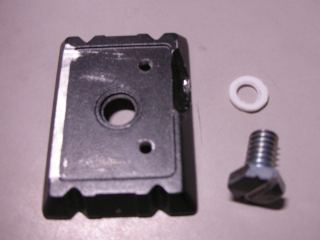

カメラネジ落下防止
カメラネジはボルトのままでは使い勝手が悪いので、溝を掘って10円玉で回せるように。
ついでに落下防止も施工する。
転がってたプラ板にネジ切って(1/4インチのタップも買ってしまった・・・)
小さくカット。ネジをシューにいれ、クリアランスを残してプラ板を接着。

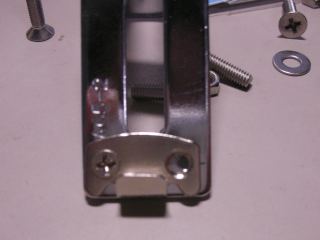

固定ステー側にはザグリを
ステー側にザグリを入れて、さっきのプラ板の入るスペースを稼ぐ。

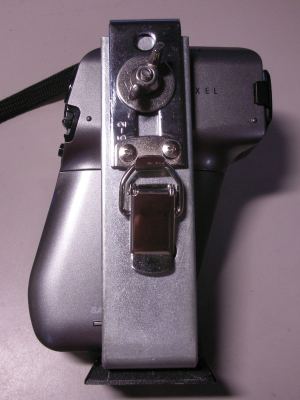

組み立て後
とりあえず組み立て。
上のステーのガイドと固定用にネジを一本立てて蝶ナットでもステーを固定できるように。レバーだけだと何かの拍子で戻らないとは言い切れないし。
パッチン錠周りが傾いてるが、俺の腕じゃこんなもんだ。
色々やるけど本質的には不器用ですからね・・・

ホールドアクション。
ホールドアクション

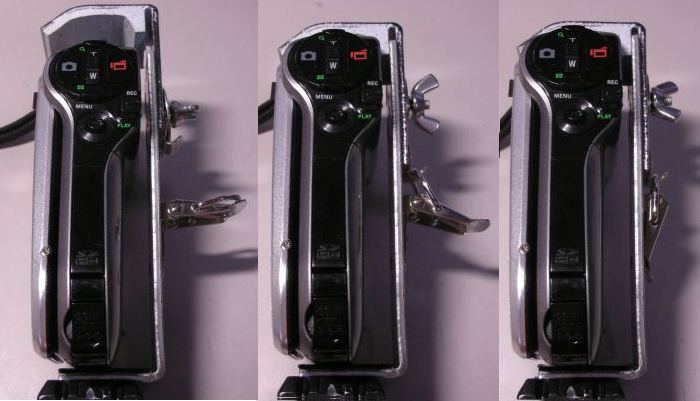

左から、開放、フック引っ掛け、レバー倒し。
レバーを倒した状態で下のカメラネジを抜いてもぐらつかない保持力。
これぐらい固定できれば充分じゃないかと。

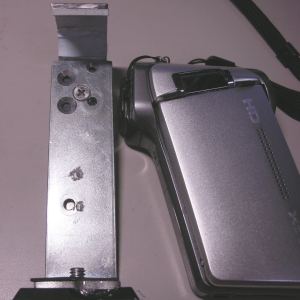

穴ボッコ・・・
前回のステーを使いまわしてるので穴ボッコ・・・
めっきもだいぶはがしちゃったし、穴埋めて塗装しますか。
