ギヤポジションインジケータを考える その1 カウンタ作り

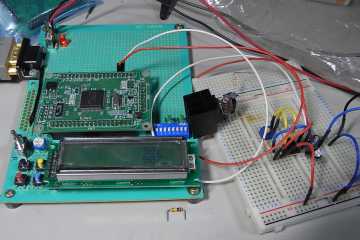

H8/3052を使ったカウンタ。試運転中。
秋月のH8/3052キットと555で作った発振回路。試運転中。

今乗ってるCB400SBを買った直後ぐらいから思っていたネタの一つに、
ギヤポジションインジケーターが欲しいなぁ。というものがあって。
実際そんなもん見ながら運転するのかというと、あまり無いのだろうけど、
なんとなくそういう小物が付くと面白いといいますか。

情報を集めていくと、スピードパルス信号と、エンジンパルス信号の
比を元に計算するのがよさそうなんだけど、
肝心のパルス比がわからず、実測するしかないなーって所で止まって
一年半。
先日ふと、学生時代に遊んでたH8で、複数入力のカウントプログラムを
書いたなぁと思い出し、不況で仕事の負荷が薄くなってることもあって(;;
まじめに手がけてみることに。
で、過去のソースコードを探すも見つからず。
仕方が無いのでデータシートと参考書と開発環境のヘッダファイルと
にらめっこしながらちまちまコーディング。
途中つっかかりながらもなんとか動作。

スピードパルスはピーク5Vだからいいけど、
エンジンパルスはピーク10V以上、とあるので
入力段を何か考えないといけないよなー と。
入力インピーダンスがとかそういう難しいところが
素人の俺にはさっぱりなのだけど
周波数もせいぜい数kHzだろうし、手持ちのフォトカプラでいいかなーとか
考え中。
センタースタンド立ててアイドリングでギヤ変えて読めるといいんだけど。

そんなわけでどうなっていくかは今後のお楽しみ。
