FRPラジエータシュラウド製作 その3

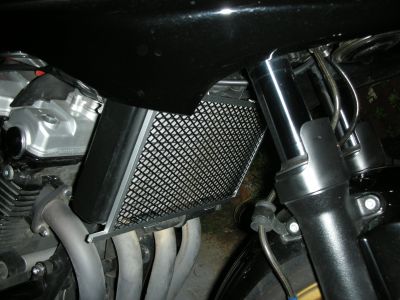

グリルメッシュとアルミフレーム

 グリルメッシュを芯にして、左右のラジエータシュラウドを固定しようかと最初は考えていたものの、それでは強度が出ないということで、
グリルメッシュそのものをフレームで囲う事に。
部屋に転がっていたアルミチャンネルが手頃なサイズだったので
買い足してフレームを構成。
作ったフレームをあててみると、元のラジエータガード用の突起部に固定できそうな感じだったので、ブラケットを製作して固定してみる。
平板のブラケットでははみ出すので、板曲げが必要かーと思ったものの、
5mmオフセットとかそんな微妙な曲げは至難の業。ベンダーとかでも無理だし。
それでふと、アルミモールで適当な形状のものがあったのを思い出して購入。
それでブラケットを作ると計ったかのような素敵な固定具合。
グリルの固定はこれでOKなんで、ここにシュラウド部を固定する方法を考えなくては。
というか、前回のは試作にして、新たにフレーム部にウレタンを成形した方が早いのかな。
| FRP工作 | 11:30 | comments(4) | trackbacks(0) | pookmark |
 オフセットの意味がわからんけど,1mmの鋼板であれば5mmは曲がるけど?
ご入り用であればなんなりと。
| Yu | 2007/10/19 11:17 PM |

んとー
段違い?の形状というんですかね。
製品としてはZ水切りというのか。
http://www.h-mol.co.jp/a-z.html の真ん中の奴?
こゆのはベンダじゃ苦しくないすか?
| noja | 2007/10/19 11:22 PM |

 んーっとね,立ち上がり次第では厳しい。
これ専用の金型があるくらいだし。

 ただし,使う板厚と立ち上がり寸法によっては
標準の金型でもいけることがあるんで,
近いうちにメッセンジャーで詳細聞きまっさ。
| yu | 2007/10/20 11:56 PM |

 追記:
多分,uriの真ん中のは寸法的でいくと標準型でいけますな。ギリギリだけんど。
| yu | 2007/10/20 11:58 PM |
