2008年初日も工作。
新年一発目からこんなネタ。
まぁ昔はツレと親父と3人でバイクのブレーキ整備した事なんかもあった気がするし、俺らしいっちゃらしいんだけども。

さて、今回のお題はいつものツレから。
外部入力端子のあるカーオーディオを買ったので古のポータブルHDDプレーや、MuVo2をひっぱりだしたのはいいけれど、電池が切れて困るというもの。
MuVo2は外部電源端子(5V・EIAJ#2なのでPSPと同じ形状)を備えていて、そこに給電すればいいんだから、
シガーソケットからUSB機器の充電用に5Vを作るユニットとUSBでPSPを給電するケーブルとかを使えばいいんだけど、
高いのとシガーソケットを占有するのはいやなんだとか。
Webの先人によるとダイソーの携帯用充電器を改造するのがメジャー?らしい。
そんなわけで俺も倣ってみた。

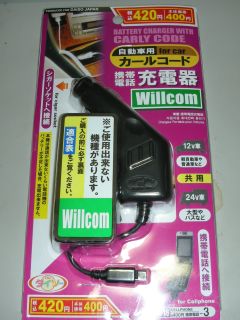

ダイソー充電器。Willcom用
買ってきたのはWillcom用。店頭にあったのではこれだけカールコードだったのと、コネクタ形状がUSBのミニBだったんで、5V前後に調整されてるかなーという期待から。
さて、早速ばらしてみますか。
中身はスイッチング方式のDC-DCコンバータらしい。
オシロスコープで出力を見るとスイッチングノイズが結構乗ってたけど、電圧は5.2Vいかないぐらいなのでそのまま使ってもいいんじゃないかなと。
どうせ充電側で回路持ってるだろうし。
そんなわけでスイッチだけ追加してケースに組むことに。
ケースは電子工作用の汎用プラケース。
最近仕入れたホットナイフでケーブルの通る穴をざっくりあける。
通電表示のLEDやスイッチの穴はドリルの方が早いのでハンドドリルで。

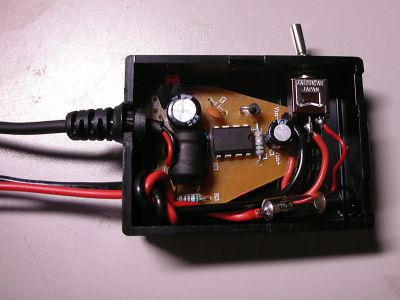

プラケースに組み込み&スイッチ追加。
ケースに組み込んだ状態。
ヒューズは適当なヒューズボックスが無かったので直ハンダ付け。
ヒューズ飛ぶようなことがあったら交換する前に基板見たほうがいいだろうし、元のダイソーケースもヒューズ交換は想定されてなかったしいいかと。

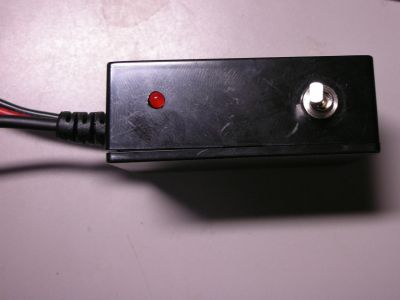

プラケース、スイッチとLED側
スイッチは手元で余ってたトグルスイッチ。LEDも元々基板についていたもの。

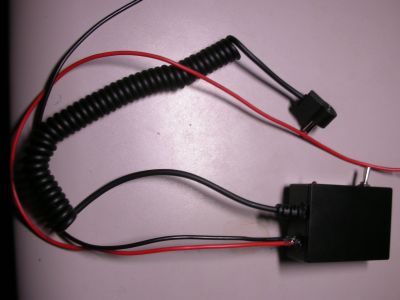

充電器改造5V給電ユニット
全体。USBミニBの端子は切り飛ばしてEIAJ#2のL型コネクタに換装。
ケーブル一体ではないので少々頭が大きいが仕方ないところ。
給電はアクセサリーからワンタッチカプラでとるというので手頃な太さの線を引っ張り出して終了。

ツレはさっそく車につけてました。
俺も自分のバイクに5V出力を設ければ出先での携帯充電やMuVo2の充電に使えるんでひとつ考えてみようかなーと。
